Çatı GES

Solar uyumlu sandviç paneller, doğrudan hadve üzerine kelepçeyle bağlanan özel montaj kitiyle birlikte tasarlanır. PVC contalı bu kit korozyonu önler ve çatı üzerinde ek bir taşıyıcı profil kullanımını ortadan kaldırır. Klasik vidalama yöntemi terk edildiği için çatı yüzeyi delinmez ve sızdırmazlık ömrü kısalmaz.

Çatı delinmediği için yapının su yalıtımı ilk günkü gibi korunur. Santralin getirdiği tüm statik ek yük, çatı alt konstrüksiyonundan bağımsız olarak doğrudan panelin kendi taşıma kapasitesi üzerinden güvenle hesaplanır.

Solar Roof paneli, NGRP5 ürün koduyla 5 hadveli ve 37 mm hadve yüksekliğinde üretilir. Yalıtım çekirdeği poliüretan veya taşyünü olarak belirlenir. İhtiyaca göre 40 mm ile 200 mm arasında değişen on farklı kalınlık seçeneği bulunur. Faydalı eni 1000 mm olan bu paneller, 15,5 metreye kadar yekpare boyda kesilir.

Çatının üzerine güneş panellerinden kaynaklanan sürekli bir ek yük gelir. Bu sebeple yalıtım kesiti ve sac et kalınlığı seçimi standart yapılardakinden çok daha kritik bir önem taşır. Yapıdaki aşık aralığına göre belirlenen güvenli statik taşıma değerleri doğrudan yük tabloları sayfasından kontrol edilir.

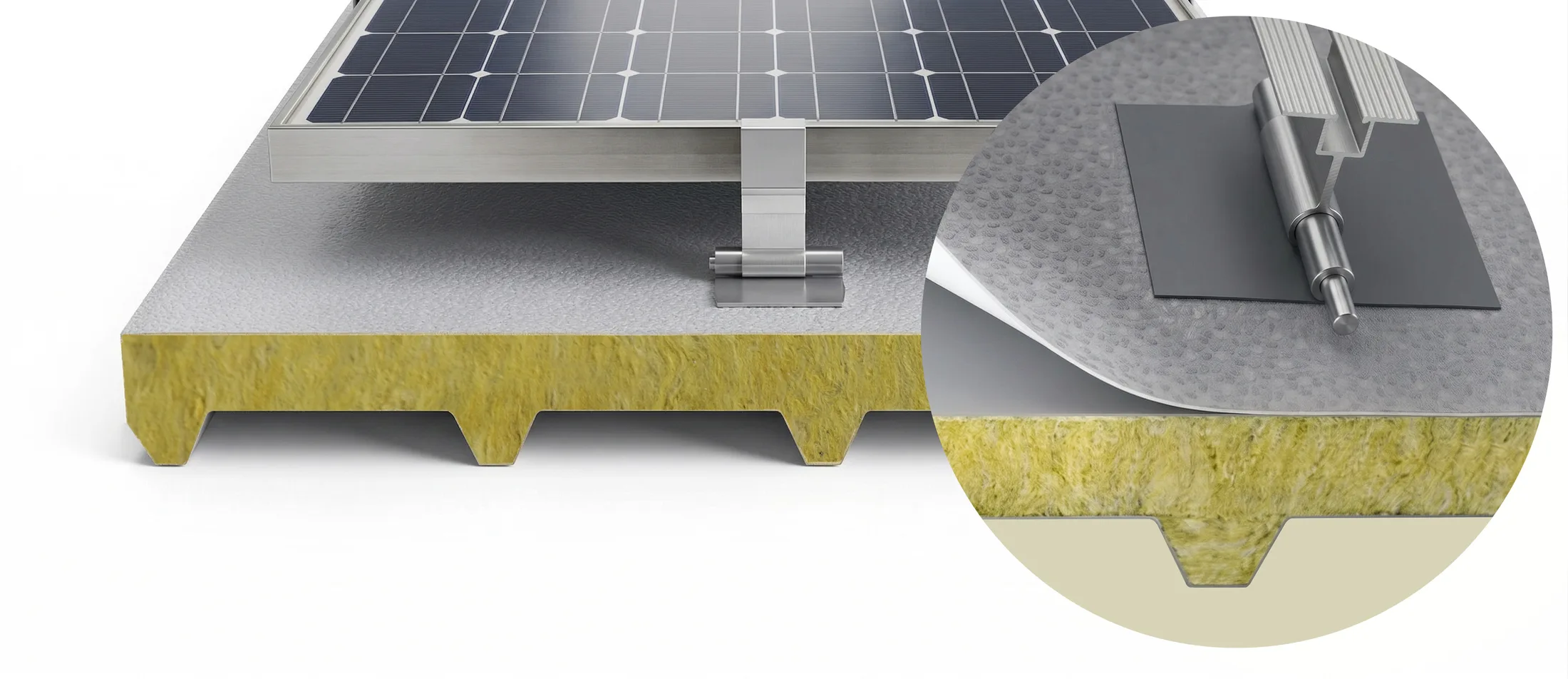

Düşük eğimli çatılarda su yalıtımı avantajı sunan Tripan çatı paneli, NRP5-SSM koduyla üst yüzeyinde membran lamineli sac taşır. PVC laminasyonlu bu dayanıklı dış yüzey, panel üzerinde yürünmesi gereken durumlarda çökmeye izin vermez. Membranlı çatı panelleri de solar montaj kitiyle tamamen uyumlu şekilde çalışır.

Tripan serisi; poliüretan, taşyünü ve hibrit çekirdek alternatifleriyle üretilir. Yangın güvenliği standartlarında taşyünü ve hibrit çekirdekli paneller A2-s1-d0 sınıfında, poliüretan çekirdekli seçenekler ise B-s1-d0 sınıfında yer alır.

Güneş enerjisi santrali yükü altındaki çatılarda bağlantı elemanı kalitesi büyük önem taşır. Vidalar TS EN ISO 3506-1 standartlarında mekanik özellikler sağlamalı, ayrıca ETA ya da UTO belgesi bulundurmalıdır. Çelik konstrüksiyonlarda matkap uçlu vidalar ve minimum 16 mm çapında EPDM contalı paslanmaz pullar kullanılır.

TS EN ISO 12944-2 standardına göre kıyı tesislerinde A4, deniz ortamında A5 sınıfı vida seçilir. Uygulamada gövdesi paslanmaz, ucu karbon çelik olan bimetal vidalar kullanılır. Kapsam panel ve montaj kiti ile sınırlıdır; inverter ve santral kurulumu GES firması tarafından yapılır. Yük tabloları ve birleşim detayları kütüphanededir.
