Çatı paneli nedir?

Çatı paneli, iki metal sac arasına yalıtım çekirdeği preslenmiş, fabrikada tek parça hâlinde üretilen bir çatı kaplama elemanıdır. Taşıyıcı yüzey, ısı yalıtımı ve dış kaplama aynı üründe birleştiği için çatı kaplaması tek montajda tamamlanır: altta ayrı bir yalıtım katmanı sermeye, üstüne ayrı bir örtü çekmeye gerek kalmaz.

Sandviç çatı paneli, klasik çatı sistemlerinden iki noktada ayrılır. Birincisi, yalıtım sonradan serilen bir katman değildir: çekirdek sürekli hatta iki sacın arasında oluşur ve panelle birlikte tek parça çıkar. Kalınlık her metrekarede aynıdır; sıkışma, kayma, ıslanma gibi saha kaynaklı kayıplar yaşanmaz. İkincisi, panelin kendisi taşıyıcıdır. Hadveli profili sayesinde aşık aralığını tek başına geçer, bu da çatı iskeletinde daha az profil ve daha hızlı montaj demektir.

Çatı panelleri Gebze'deki tesiste, sürekli üretim hattında üretilir. Panel boyu projeye göre kesilir; ölçü, renk, kalınlık ve dolgu tipi siparişe göre belirlenir.

Hadve sayısı ne işe yarar?

Hadve, panelin üst sacındaki yükseltilmiş sırttır. Panelin eğilmeye karşı direncini büyük ölçüde bu profil belirler. Çatı panellerinde üç profil bulunur ve aralarındaki fark estetik değil, statiktir.

Profil Hadve yüksekliği Faydalı en Nerede

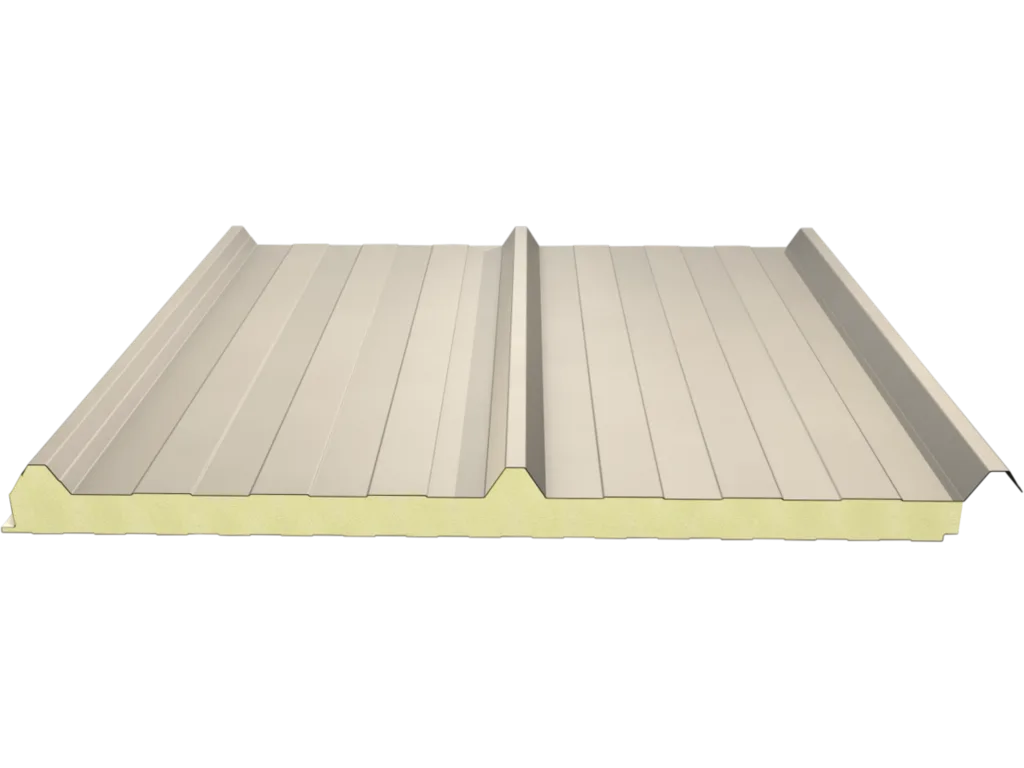

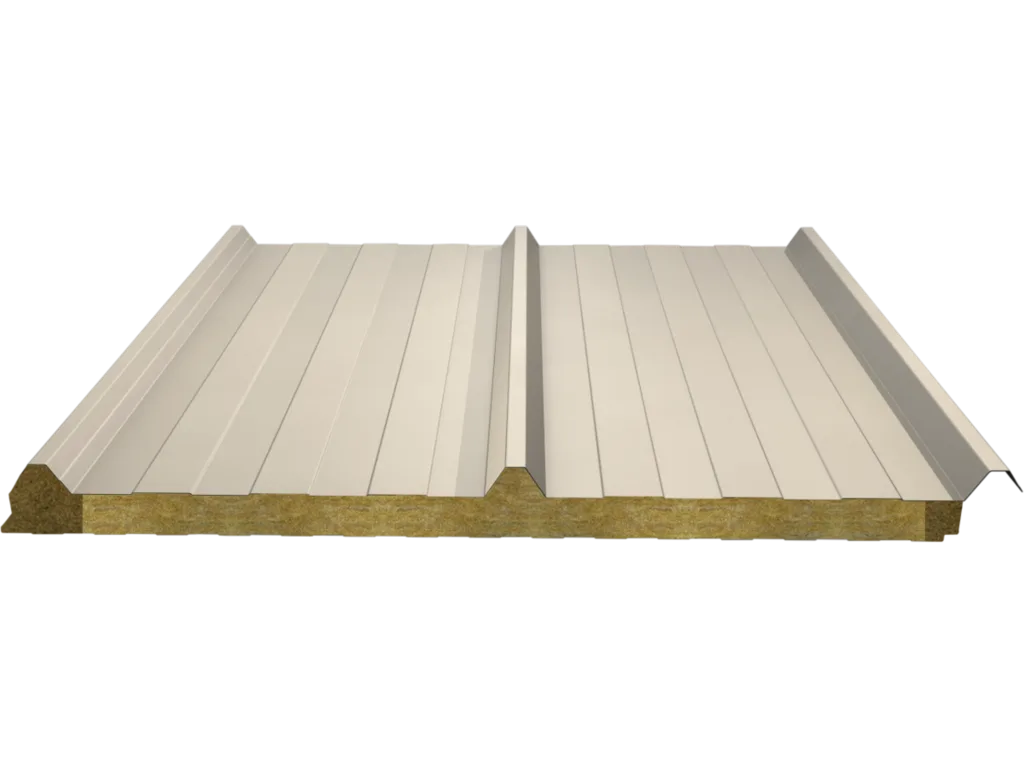

3 hadveli (NRP3) 37 mm 1000 mm Kısa ve orta açıklık, depo ve atölye

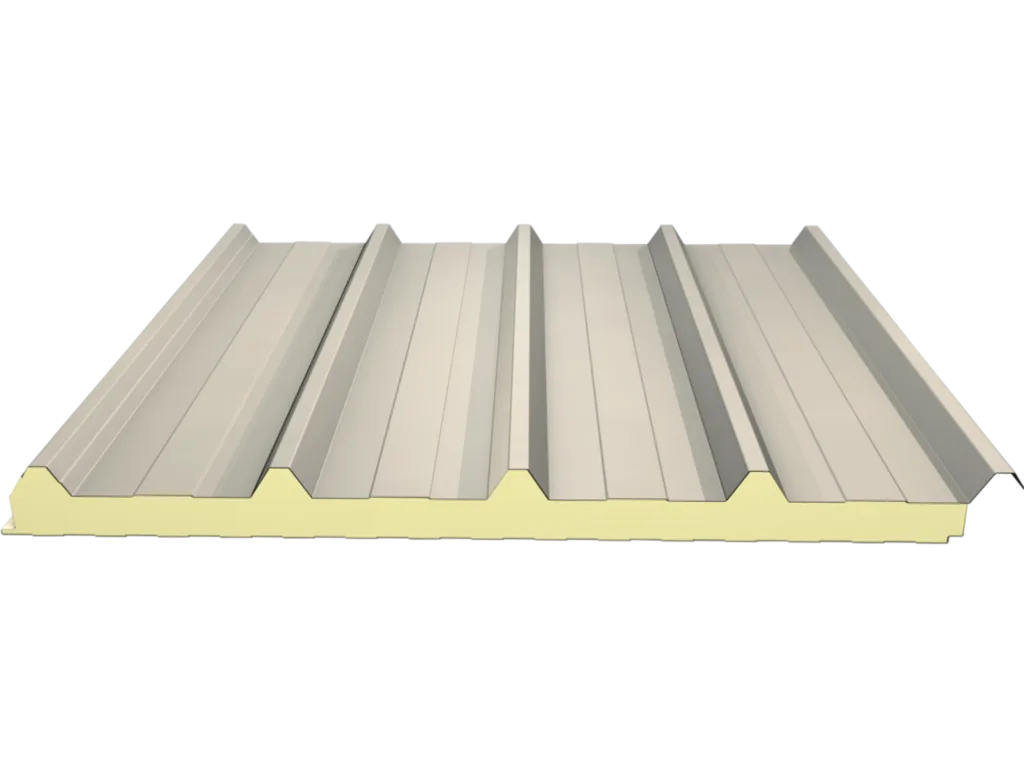

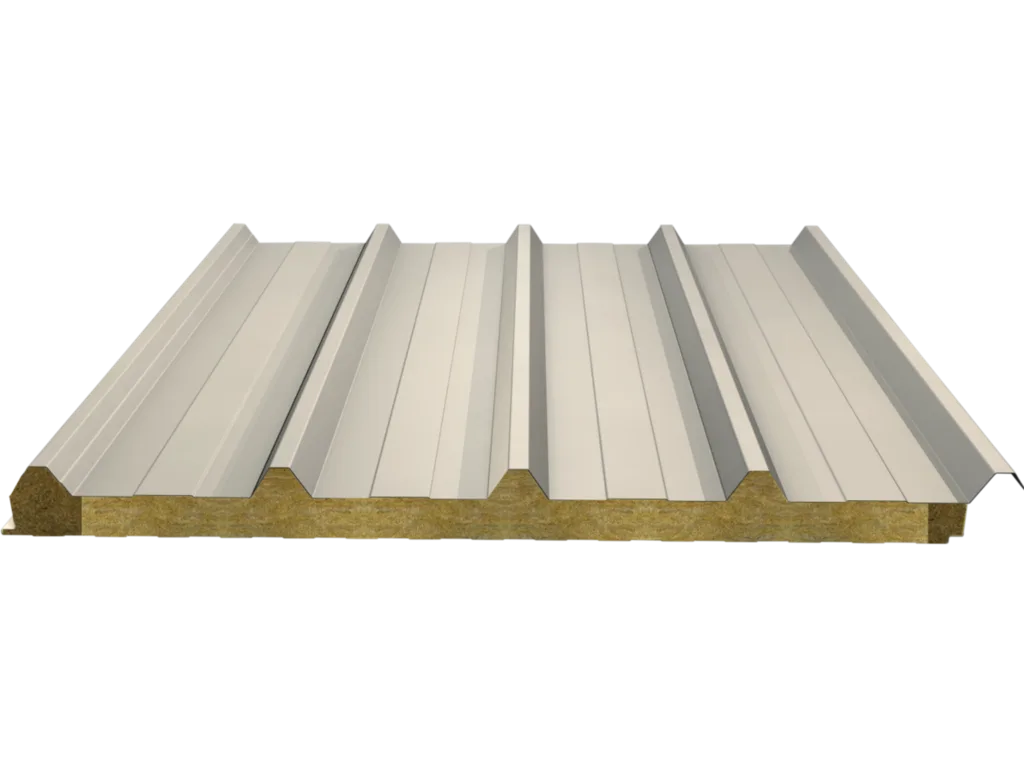

5 hadveli (NRP5) 37 mm 1000 mm En yaygın profil, endüstriyel yapılar

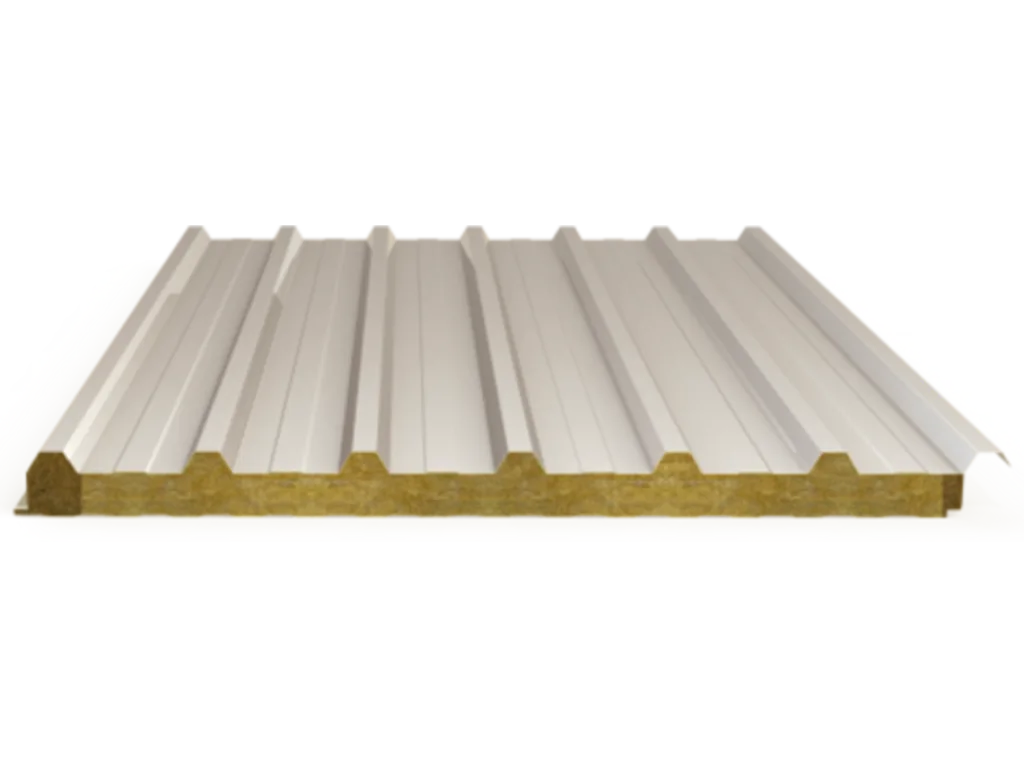

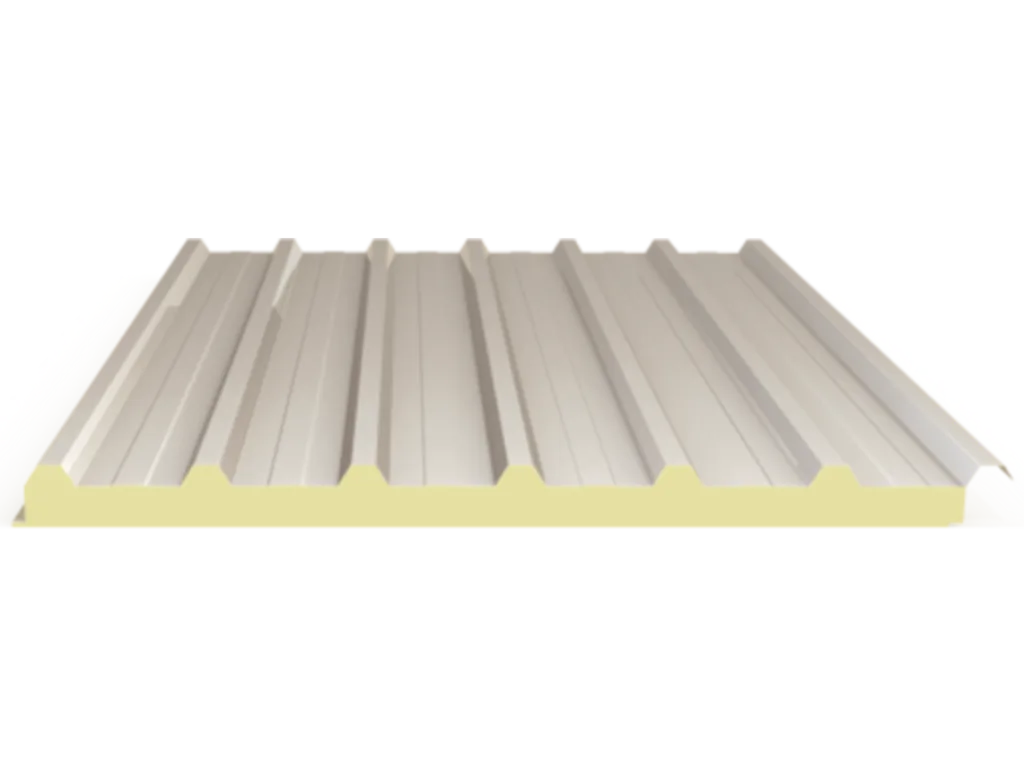

7 hadveli (NRP7) 24 mm 1000 mm Düzgün yüzey, yürüme yüklerine dengeli

5 hadveli profil, açıklık ve maliyet dengesi en iyi olan tiptir ve endüstriyel yapıların çoğunda kullanılır. 7 hadvelide hadve daha sık olduğu için yüzey daha düzgün okunur.

Hangi profilin hangi açıklıkta ne kadar yük taşıdığı yük tablolarından incelenir. Yük tablolarının tamamı Kütüphane bölümünde, aşık aralığı ve kalınlık kırılımıyla birlikte yayımlanır.

Dolgu seçimi: PUR-PIR, taşyünü, hibrit

Çekirdek, panelin hem yalıtım hem yangın davranışını belirler. Aynı kalınlıkta farklı çekirdekler farklı sonuç verir, bu yüzden karar kalınlıktan önce gelir.

Çekirdek Isıl iletkenlik Yangın sınıfı
PIR 0,022 W/mK B-s1-d0
PUR 0,022 W/mK B-s2-d0
Taşyünü 0,045 W/mK A2-s1-d0
Hibrit 0,045 W/mK A2-s1-d0

PUR-PIR, en ince kesitte en yüksek yalıtımı verir. Isıl iletkenliği taşyünün yarısı kadar olduğu için aynı yalıtım değerine yarı kalınlıkta ulaşır. Soğutma yükü yüksek tesislerde ilk tercihtir.

Taşyünü, A2-s1-d0 ile yanmaz sınıfa en yakın malzemedir. Yangın yönetmeliği belirleyici olduğunda taşyünü çekirdek gerekir. Karşılığında daha kalın kesit ve daha yüksek panel ağırlığı gelir.

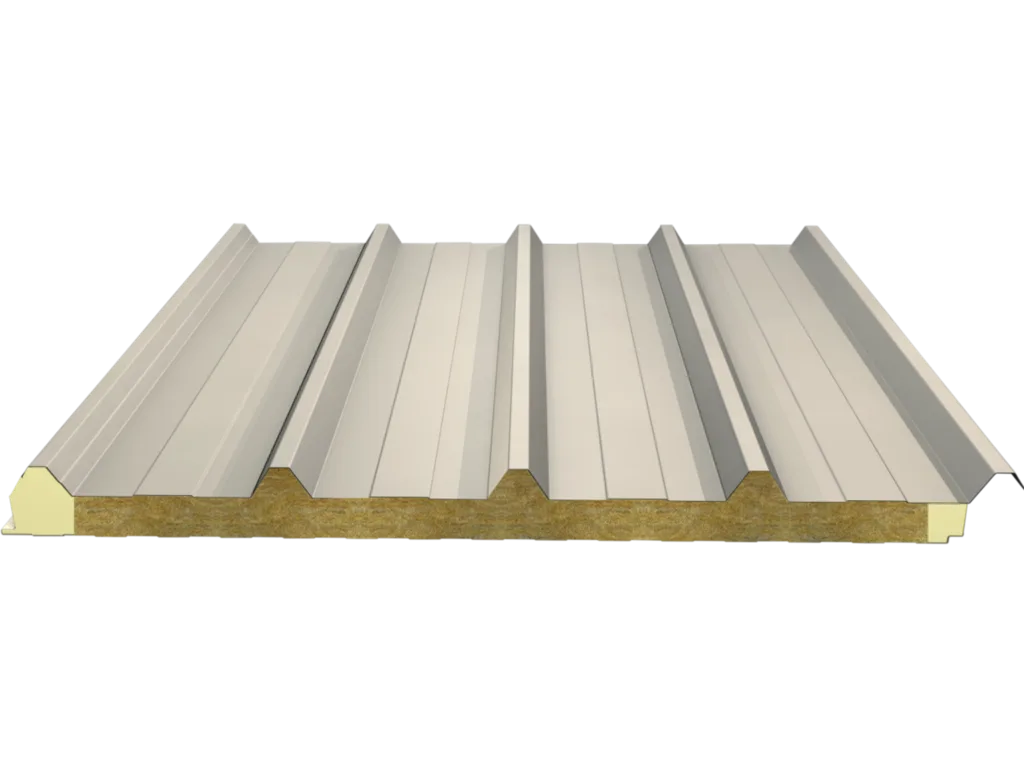

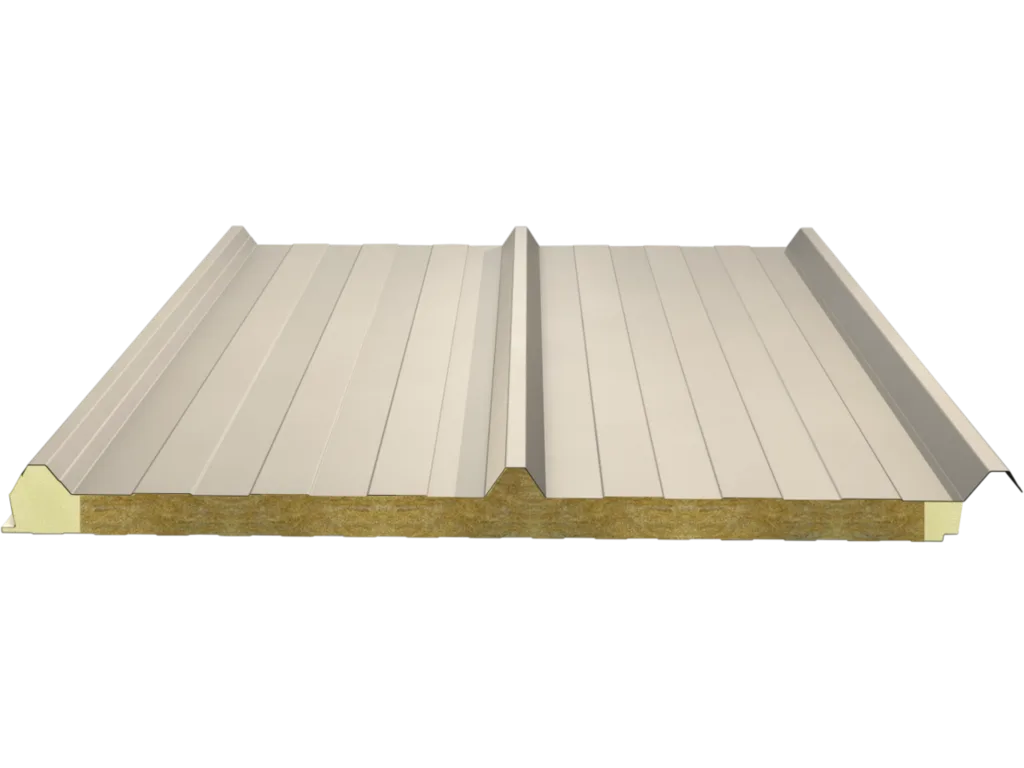

Hibrit panelde gövde taşyünüdür, birleşim kenarlarında poliüretan şerit bulunur. Köpük şerit vida yuvasını sıkı tutar. Yalıtım ve yangın sınıfı taşyününün değerleridir.

Yangın sınıflarının tamamı EN 13501-1 kapsamındadır ve üç bileşenle okunur: yanma davranışı, duman oluşumu, yanan damla. Test raporları Kütüphane bölümünde yayımlanır.

Ölçüler ve kalınlıklar

Çatı panellerinde faydalı en standart olarak 1000 mm'dir. Panel boyu proje ölçüsüne göre kesilir ve 15,5 m'ye kadar tek parça üretilir.

Çekirdek Kalınlık Faydalı en Maksimum boy
PUR-PIR 30-200 mm 1000 mm 15,5 m
Taşyünü 40-200 mm 1000 mm 15,5 m
Hibrit 40-200 mm 1000 mm 15,5 m

Kalınlık artışı yalıtım değerini iyileştirir, panelin taşıma kapasitesini ise profil kadar etkilemez. Açıklık için hadve profiline, yalıtım için kalınlığa bakılır.

Dış yüzey kaplaması olarak polyester, PVDF ve plastisol seçenekleri sunulur. PVDF, yüksek UV ve korozyon direnci gerektiren kıyı bölgelerinde; plastisol ise mekanik aşınmanın yüksek olduğu yerlerde kullanılır.

Özel çatı panelleri

Standart hadveli panellerin dışında, belirli ihtiyaçlar için geliştirilmiş özel tipler bulunur:

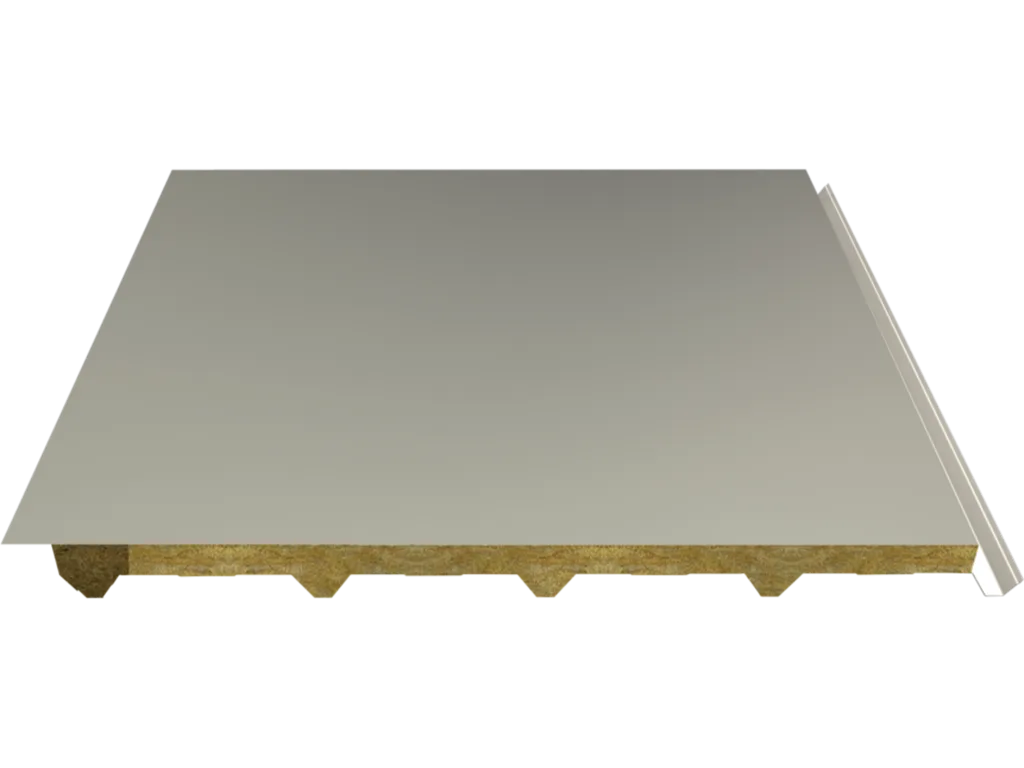

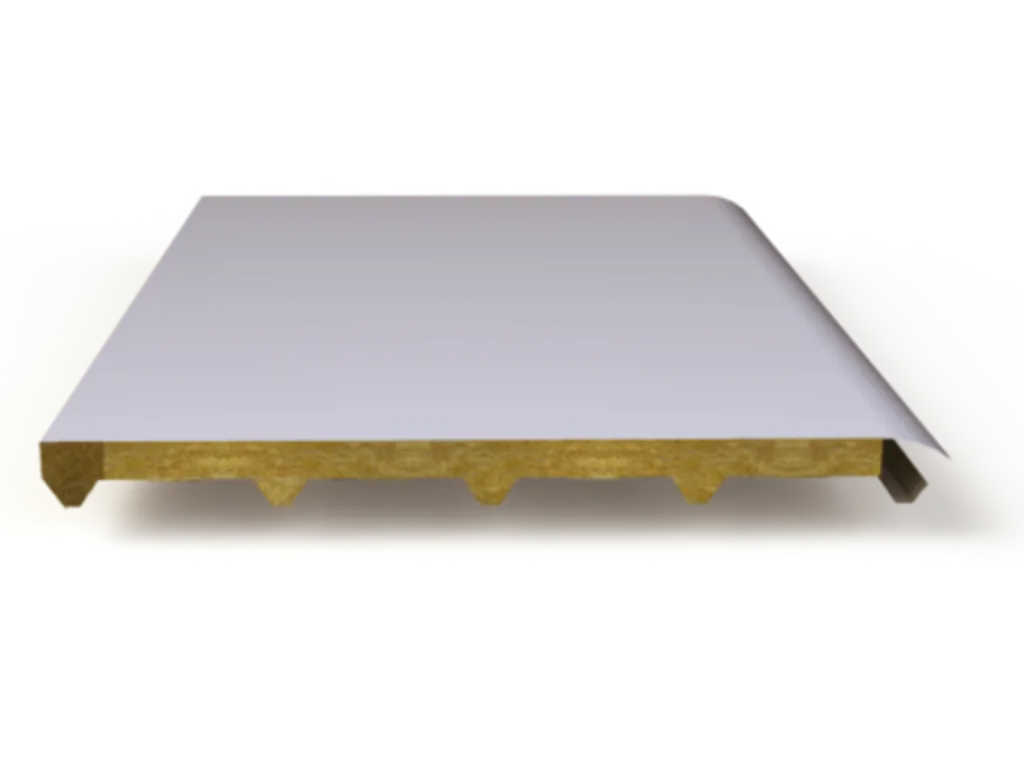

  • Membranlı çatı paneli (NRP5-SM): Üst yüzeyinde PVC membran taşır. Düşük eğimli çatılarda ve su yalıtımının kritik olduğu uygulamalarda kullanılır.
  • TRIPAN (NRP5-SSM): Üç katmanlı yapıdaki membranlı çatı panelidir. PU, taşyünü ve hibrit çekirdek seçenekleriyle üretilir.

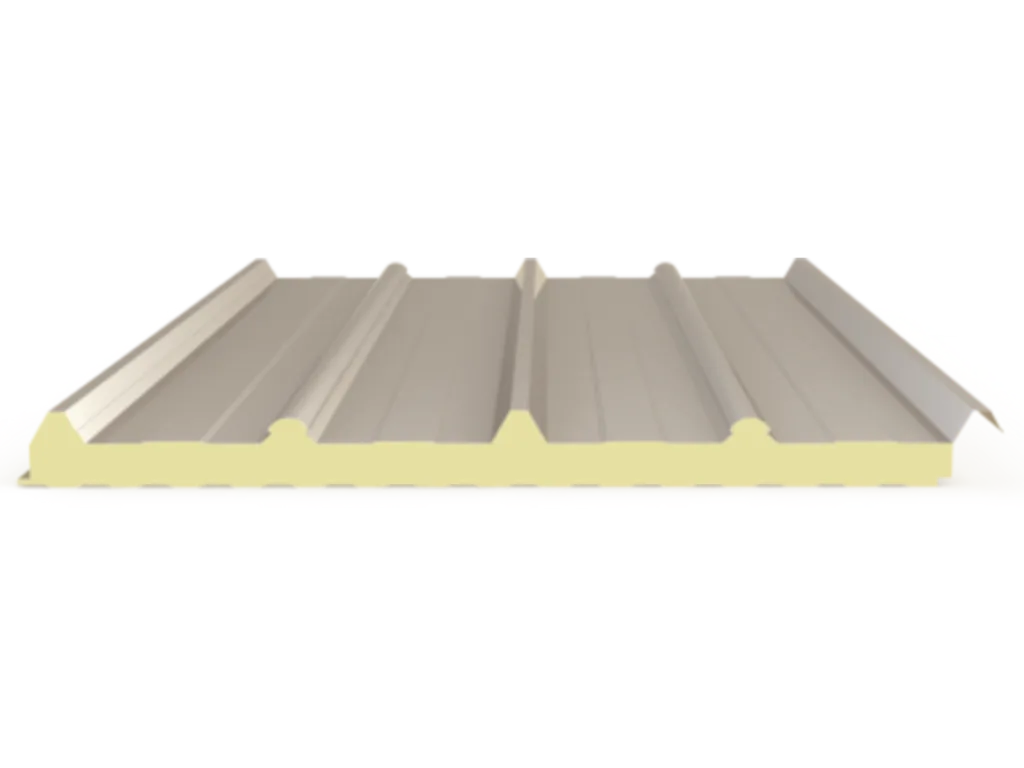

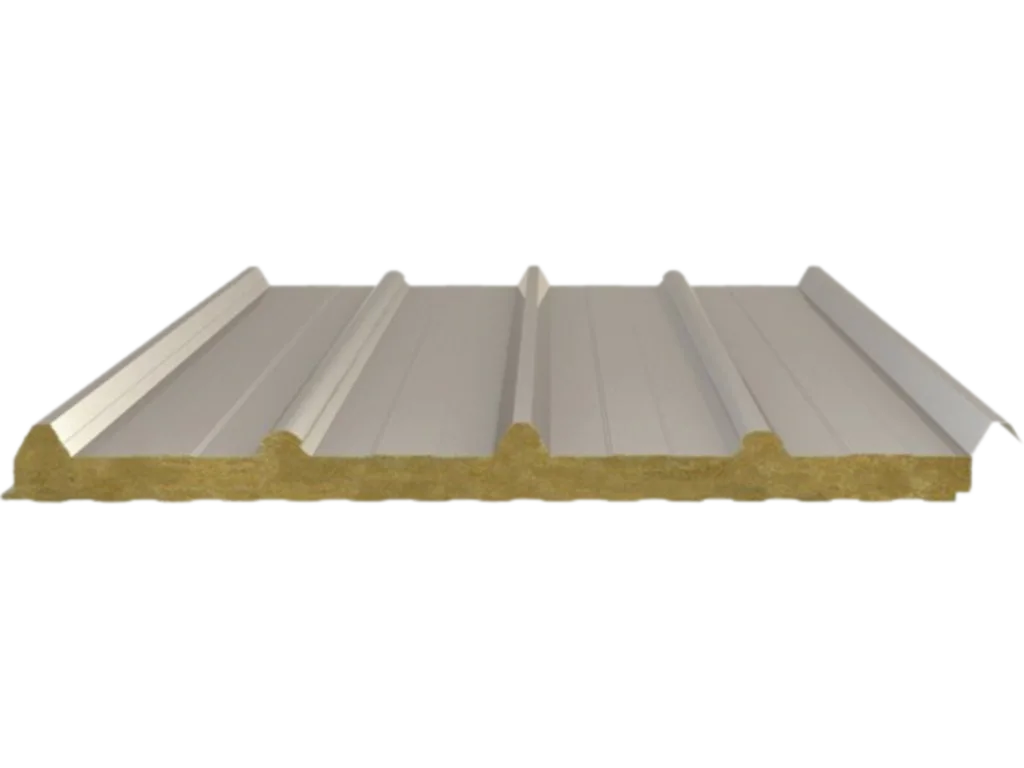

  • Solar çatı paneli (NGRP5): Güneş enerjisi santrali montajına hazır profildir. GES montaj kitiyle birlikte kullanılır, çatı delinmeden bağlantı yapılır.
  • CTP Panel (NRP5-CTP): Cam elyaf takviyeli polyester yüzeyli paneldir. Işık geçirgenliği ve kimyasal dirence ihtiyaç duyulan çatılarda uygulanır.

Çatı eğimi, montaj ve depolama

Sandviç çatı panellerinde minimum çatı eğimi %7'dir. Daha düşük eğimlerde birleşim detayı değişir ve membranlı tipler öne çıkar.

Paneller düz ve sağlam bir zemine, nemden korunacak şekilde istiflenir. İki balyadan fazlası üst üste konulmaz. Taşyünü paneller bekleme sırasında yağışa maruz bırakılmaz ve örtülerek saklanır. Islanan taşyünü çekirdek yalıtım değerini kaybeder.

Montajda hadve yönü, bindirme payı ve vida tipi birleşim detayına göre belirlenir. Bütün birleşim detayları Kütüphane bölümünde çizimli olarak yer alır.

Kullanım alanları

Sandviç çatı panelleri, iskeleti çelik ya da betonarme olan hemen her yapıda güvenle kullanılır:

  • Fabrika ve üretim tesisleri
  • Depo, lojistik merkezi ve soğuk hava deposu
  • Ticari yapılar, market ve showroom binaları
  • Tarım ve hayvancılık yapıları
  • Spor salonu ve sosyal tesisler
  • Şantiye yapıları ve prefabrik binalar

Tamamlanan yapılardan örnekler Projeler bölümünde incelenir.

Çatı paneli fiyatları

Sandviç çatı panelinin sabit bir metrekare fiyatı bulunmaz. Fiyatı belirleyen ana kalemler şunlardır:

  • Çekirdek tipi: Taşyünü, poliüretandan daha ağır ve maliyetlidir.
  • Kalınlık: Yalıtım kalınlığı arttıkça kullanılan malzeme miktarı artar.
  • Sac kalınlığı ve kaplama: PVDF ve plastisol, standart polyestere göre farklı maliyetler yaratır.
  • Panel boyu ve miktar: Fire oranı ve üretim planlaması fiyata doğrudan yansır.
  • Renk: RAL kartelasına göre özel renkler ayrı üretim gerektirir.

Gerçek bir fiyat hesaplaması ölçü ve ihtiyaç bilgisiyle yapılır. Açıklık, çatı alanı, bölge ve yalıtım beklentisi iletildiğinde; teknik ekip uygun profili ve kalınlığı belirler, satış ekibi gün içinde dönüş yapar.

Sık sorulan sorular

Çatı paneli kaç mm olmalı? Kalınlık, yapının ısıtılma durumuna ve bulunduğu iklim bölgesine göre seçilir. Isıtılmayan depo ve atölyelerde 40-60 mm çoğu zaman yeterli olur. Isıtılan üretim alanlarında 80-100 mm, soğutma yükü olan tesislerde ve soğuk iklim bölgelerinde 120 mm ve üzeri kullanılır. Kalınlık panelin taşıdığı yükü değil, yalıtım değerini belirler. Taşıma kapasitesini hadve profili tayin eder.

3 hadveli mi 5 hadveli mi almalıyım? Karar geçilecek açıklıkla ilgilidir. Aşık aralığı kısaysa 3 hadveli profil yeterli gelir. Standart endüstriyel açıklıklarda 5 hadveli profil en yaygın tercihtir. Kesin değerler için yük tabloları incelenir.

PUR ile taşyünü arasında nasıl seçim yapılır? Yangın yönetmeliği belirleyici değilse PUR-PIR seçilir. Aynı yalıtım yarı kalınlıkta, daha hafif ve daha ekonomik olarak elde edilir. Yönetmelik A2 sınıfı istiyorsa ya da yapıda yüksek yangın yükü varsa taşyünü veya hibrit panel kullanımı zorunlu hale gelir.

Çatı paneli minimum kaç derece eğimle döşenir? Sandviç çatı panellerinde minimum eğim %7'dir. Daha düşük eğimlerde birleşim detayı değişir. Bu durumda membranlı çatı paneli (NRP5-SM) ya da TRIPAN (NRP5-SSM) alternatifleri değerlendirilir.

Panel boyu en fazla kaç metre kesilir? Çatı panelleri 15,5 metreye kadar tek parça olarak üretilir. Bu sayede çatı yüzeyinde enine ek yeri oluşumu engellenir.

Panelin üzerinde yürünebilir mi? Montaj ve bakım sırasında üzerinde yürünür, ancak yük hadve sırtlarına ve aşık hattına gelecek şekilde dağıtılır. İki aşık arasındaki orta noktada doğrudan hadve arasına basılması, ince kesitli panellerde kalıcı ezilmeye yol açar.

Taşyünü panel ıslanırsa ne olur? Islanan taşyünü çekirdek yalıtım değerinin önemli bir bölümünü kaybeder ve panel ağırlaşır. Bu sebeple taşyünü paneller şantiye sahasında daima örtülü olarak saklanır. Poliüretan çekirdek kapalı hücre yapısına sahip olduğu için bu riski taşımaz.
